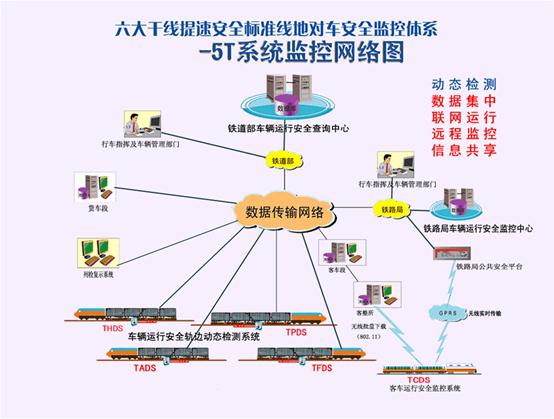

鐵路5T系統監控網絡(luò )圖

城市軌道交通

中國城市軌道交通經過40多年的蓬勃發展，在城市經濟發展中的地位已日益凸顯。截至目前，中國獲批軌道交通建設規劃的城市已達44個，共126條線總長超過3000公里；到2020年，預計將達到53個，2040年中國城市軌道交通規劃84個城市批準建設。隨著城市軌道交通事業的迅猛發展，城市軌道交通信息化系統的市場容量也隨之擴張，“互聯網+智慧城市”，“互聯網+軌道交通”也必將極大的推動現代城市與軌道交通的有序發展。如何利用信息化技術對地鐵各個子系統進行統籌管理，實現信息互通、資源整合，數據共享已經成為各個城市地鐵未來發展進程中面臨的關鍵問題。

伴隨以太網絡(luò )協議在工業網絡(luò )的推廣應用，上述的地鐵通信系統及各個地鐵運營子系統大部分由基于IP和有線/無線以太網絡(luò )協議支持的網絡(luò )所構成。保障網絡(luò )基礎設施的穩定、安全運行成為安全行車的基礎與關鍵。對全部網絡(luò )進行監控及管理，部署網絡(luò )管理系統正是應對此需求，成為保障地鐵運營的重要方法與手段。

地鐵通信系統建設的目標是實現全方位的互聯互通，確保地鐵運行可靠、安全、準時。

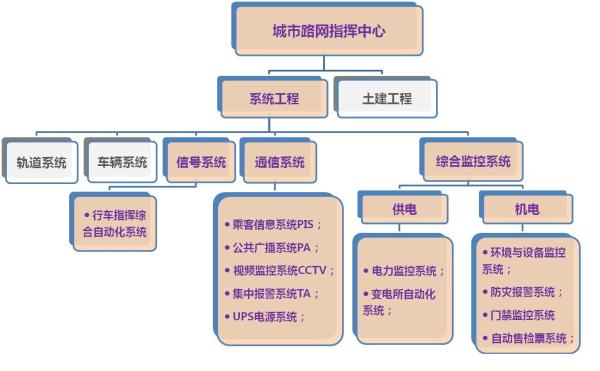

地鐵通信系統解決方案是以先進傳輸系統為基礎，由通信系統各子系統以及列車控制（ATS）系統、電力監控（SCADA）系統、自動售檢票（AFC）系統、無線通信系統、公務通信系統、電視監控系統、廣播系統等子系統組成。

生產信息化系統包括：

綜合監控系統（火災自動報警系統/環境與設備監控系統/電力監控系統/屏蔽門/通信網管系統/大屏顯示系統）
乘客資訊系統（有限/無線傳輸網絡(luò )系統/中心子系統/車站子系統/車載子系統/制作中心子系統）
通信系統（傳輸網絡(luò )/公務電話系統/專用電話系統/無線通信系統/廣播系統/時鐘系統）
綜合安防系統（安防集成管理子系統/綜合電視監控子系統/門禁子系統/緊急報警系統）
自動售檢票系統（控制中心AFC系統、車站AFC系統、終端設備、車票）
信號系統（列車自動監控系統/列車自動防護系統/列車自動運行系統/計算機聯鎖系統）

案例一 某地鐵公司的綜合監控系統(ISCS)的網管系統

需求

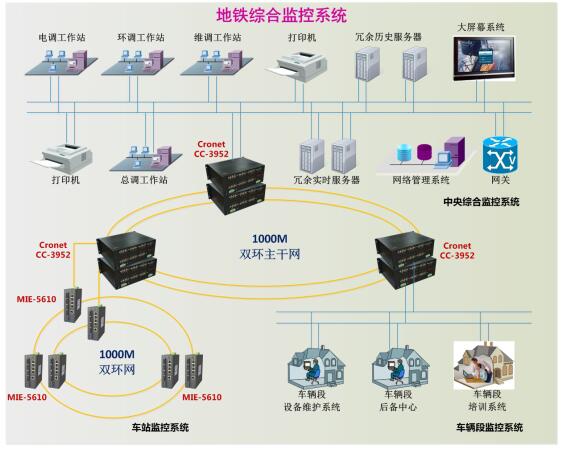

地鐵綜合監控系統在控制中心配置集中的網絡(luò )管理系統，要求網絡(luò )管理系統管理到：

在車站采用便攜式維護計算機對車站網絡(luò )進行維護。

網絡(luò )管理系統能進行網絡(luò )管理、配置管理、網絡(luò )監控、故障報告、事件記錄、參數調整、創(chuàng )建、編輯和刪除數據庫、系統組態、系統維護、系統數據備份等操作。

網管維護人員對全線網絡(luò )組態和計算機設備進行管理，收集報警日志記錄，產生統計表，對整個綜合監控系統運行狀況進行圖形維護、數據庫的管理維護、參數庫維護和新應用程序的開發等。

1) ISCS的總環網

3) 車站ISCS網絡(luò )

4) 車輛段ISCS網絡(luò )

測試任務，即實現網管系統的所有功能：
1) 網絡(luò )連接狀態
2) 應用軟件運行狀態
3) FEP的通訊狀態
4) 各個系統連接通道的工作狀態等
5) 自動記錄網絡(luò )節點的在線/離線狀態
6) 設備的CUP使用率
7) 內存使用率
8) 設備硬件模塊的健康數

設計

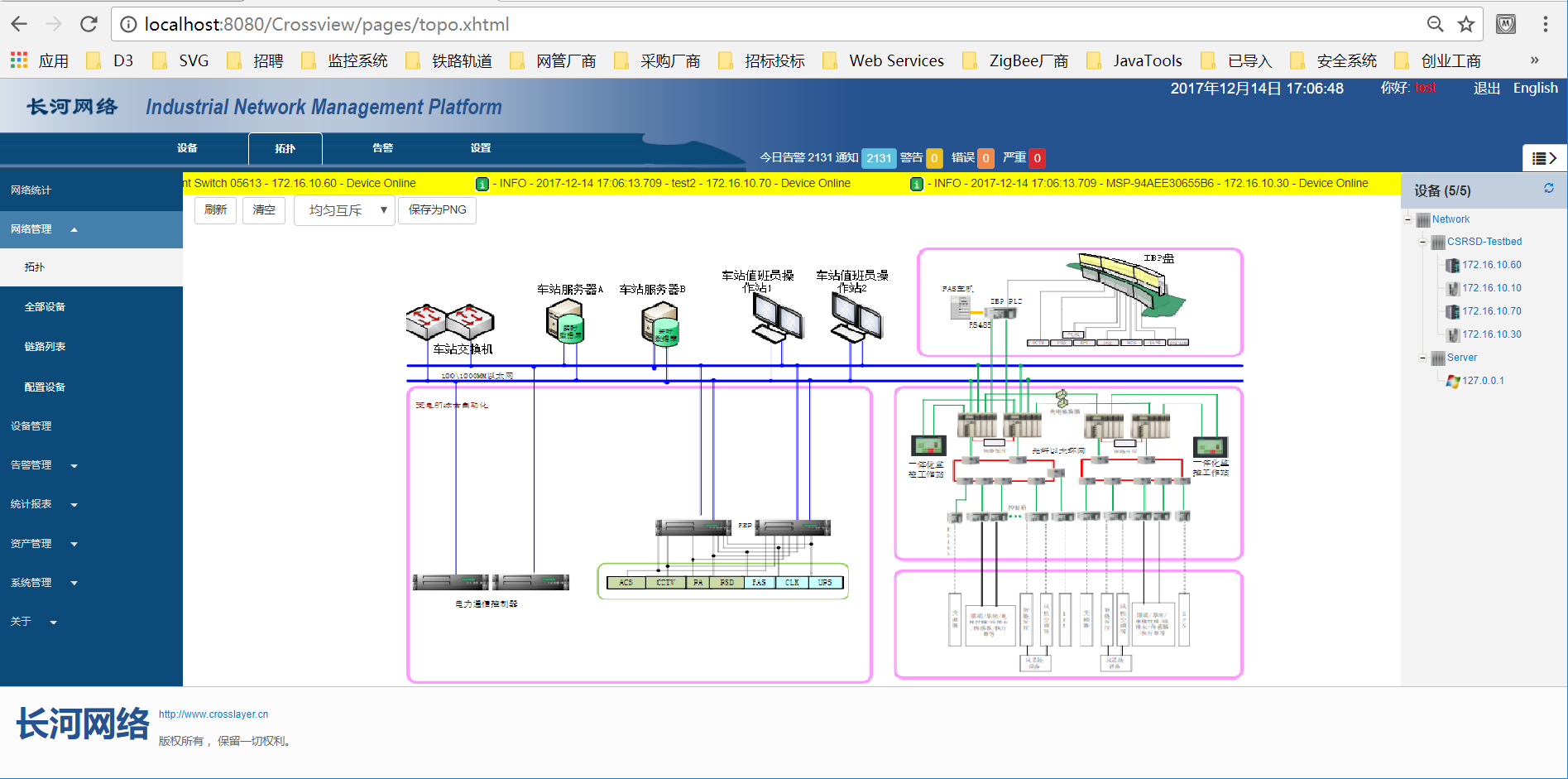

地鐵綜合監控系統ISCS的網管平臺如下圖所示，包括邊緣監控網關和中央監控云（平臺）。此次測試主要實現邊緣側監控平臺，具體實現與各類被監控設備的對接和網絡(luò )拓撲的狀態監控。

設計要點：
1)網絡(luò )監控采用雙網、雙平面的運行方式，兩張網獨立運行，數據流通上沒有交集，兩者互不干擾。為此，可以為網管系統構建一張專用的數據通信網(Data Communication Network, DCN)
2)在網絡(luò )隔離的場景下，需要在隔離側架設監控網關，在接入DCN網絡(luò )。
3)生產網絡(luò )的環網狀態監控屬于鏈路監控，與服務器、工控機和打印機等的設施監控應納入不同的監控范疇，需分別處理對待。

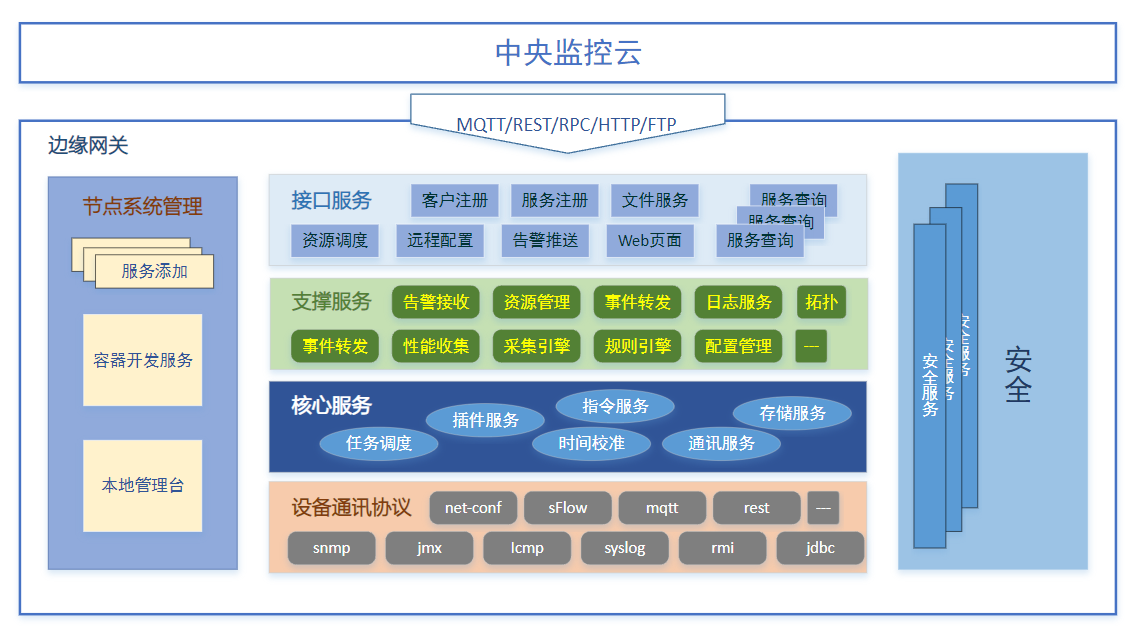

邊緣監控網關的框架與功能實現如下圖所示：

驗收

長河網絡(luò )提供的演示平臺包括以下功能：
與下類設備對接：
1) 交換機：卓越、MAOX、海斯科、赫斯曼、子午線
2) 服務器：惠普、聯想、思科
3) FEP：研華
4) PLC：施耐德、西門子、AB等


對四類網絡(luò )進行分類監控：
1) ISCS的總環網
2) 控制中心ISCS網絡(luò )
3) 車站ISCS網絡(luò )
4) 車輛段ISCS網絡(luò )


網管系統性能指標
管理設備數量: >300 臺
每秒接收告警信息: >600條
平均CPU負載: 《=25 %
平均內存負載: 《=1.2GB
平均無故障運行時間：>9個月
采集間隔: >= 1秒
并發操作用戶: >60 位
